Características estructurales en la estructura de impacto de Azuara

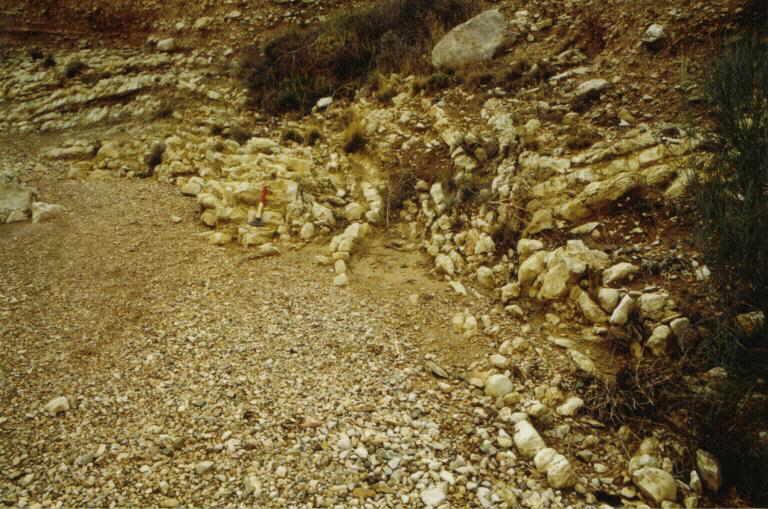

características estructurales peculiares en calizas del Dogger (zona ubicada en el muro de la estructura, Barranco de Bocafóz, Almonacid de la Cuba). De manera más frecuente que en el caso de tectónica normal, las características estructurales presentes en las estructuras de impacto pueden reflejar intensos esfuerzos de distensión (tal como el mostrado aquí) debido a la rarefacción que sigue el paso de las ondas de choque.

Patrón inusual de diaclasado, poco familiar para los geólogos estructurales, en la estructura de impacto de Azuara (entre los pueblos de Moneva y Moyuela; la altura del afloramiento es de aproximadamente 5 m.): Conjuntos conjugados de superficies de diaclasas fuertemente curvadas que cortan a calizas del Jurásico en barras de una sección aproximadamente romboidal (marcada con lápiz para su mejor visión). La dirección de buzamiento de los conjuntos curvados así como la de otros conjuntos similares localizados en afloramientos parecidos apunta hacia el centro de la estructura de impacto. Probablemente los conjuntos son el resultado de una modulación del esfuerzo dinámico inducido por el impacto de fracturas que se generaron durante el flujo de excavación (ver el modelo propuesto en Müller & Ernstson 1990).
