Brechas de impacto y diques de brechas en la estructura de Azuara

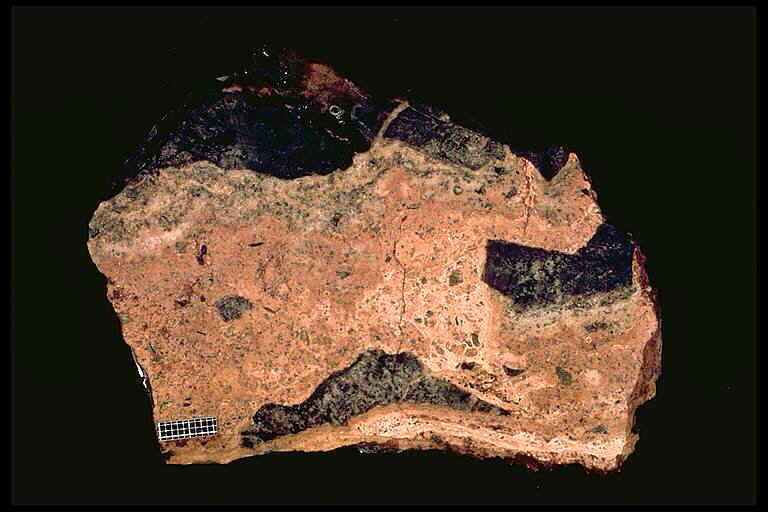

Brecha basal polimíctica (superficie cortada y pulida) procedente de la estructura de impacto de Azuara (al sur de Fuendetodos).

Pueden observarse fragmentos calizos parcialmente fundidos y/o decarbonatados en el seno de una matriz densa y extremadamente dura que muestra una textura fluidal. A destacar el componente „fantasma“ (relicto) presente donde tan solo han quedado unas pocas partículas internas bien redondeadas. La brecha basal se considera un equivalente a la suevita presente en otras estructuras de impacto (ver también Ernstson & Fiebag, 1992 y la Página sobre suevitas)

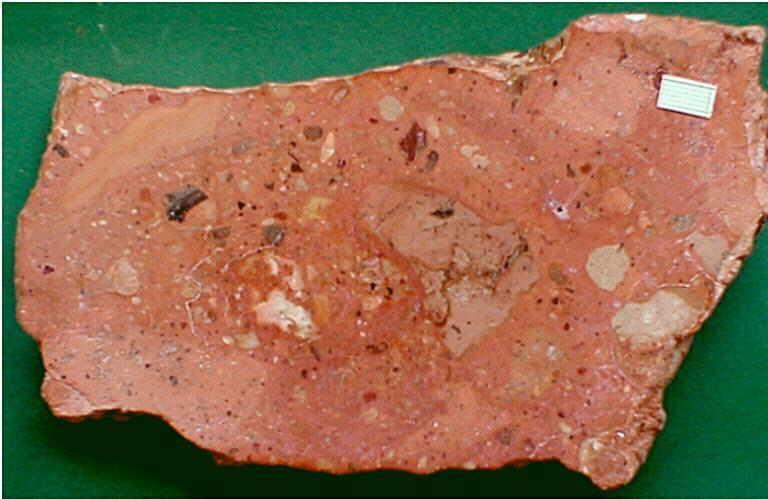

Un aspecto diferente de la brecha basal (muestra hallada cerca de Cucalón). Superficie cortada y pulida; escala de la barra = 1 cm.

Estructura de impacto de Azuara: Brecha polimíctica basal formada por componentes del Paleozoico y del Mesozoico (expuesta cerca de Herrera de los Navarros). Las zonas blanquecinas de la matriz pueden estar compuestas por caliza decarbonatada y/o relictos de fundido carbonatado.

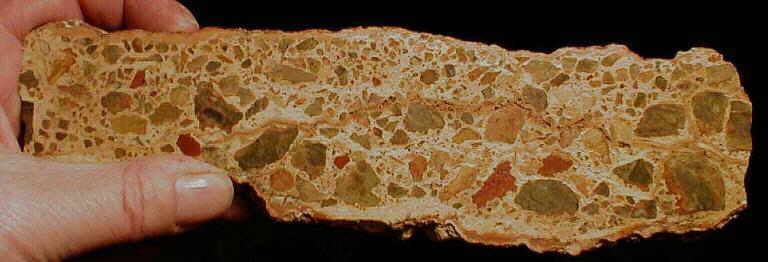

Estructura de impacto de Azuara: Brecha polimíctica basal. Obsérvese la textura fluidal y la gradación de los componentes que se disponen alineados preferencialmente a la dirección de flujo. Expuesta cerca de Monforte de Moyuela.

Estructura de impacto de Azuara: Brecha polimíctica (afectada por los efectos de choque) con textura fluidal y componentes deformados plásticamente. Cerca de Santa cruz de Nogueras. Escala milimétrica.

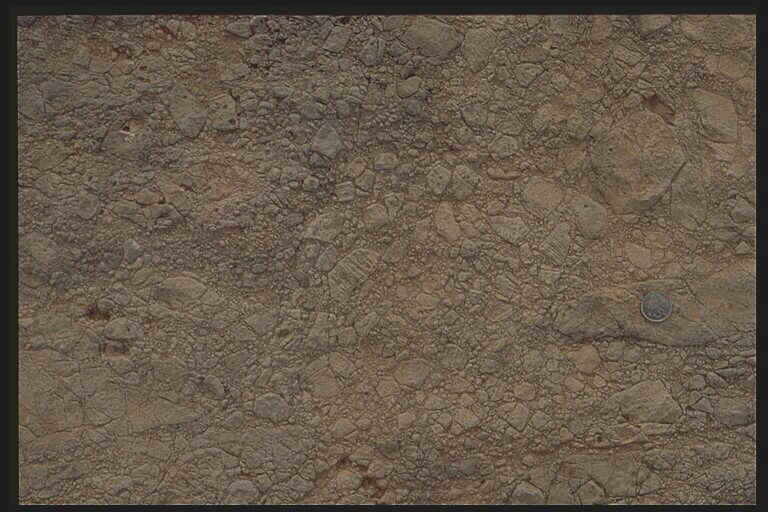

Brecha monomíctica mostrando una intensa textura „mortar“. Obsérvese el distinto tamaño de la mayoría de componentes. Caliza del Muschelkalk, Monforte de Moyuela. El diámetro de la moneda es de 23 mm.

Estructura de impacto de Azuara: Brecha polimíctica que muestra un componente roto de un modo intenso en fragmentos. Obsérvense la textura fluidal, el tamaño preservado, y el bandeado de fragmentos de continuo tamaño decreciente (flecha). Cerca de Santa Cruz de Nogueras.

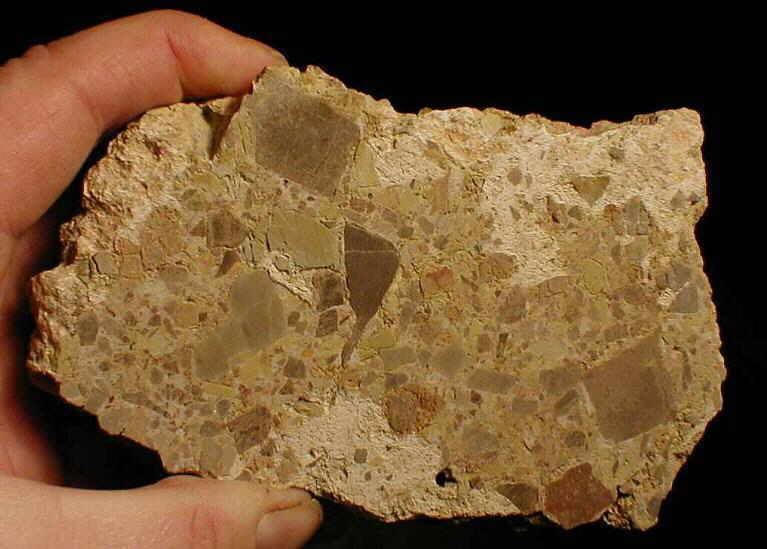

Estructura de impacto de Azuara: Brecha polimíctica afectada por choque en la que dominan los componentes de arenisca del Paleozoico (cerca de Santa Cruz de Nogueras). Obsérvese las fracturas de bordes abruptos y el tamaño preservado de los componentes. Estas observaciones sugieren una inclusión y la „congelación“ inmediatos dentro de la matriz después de la brechificación.

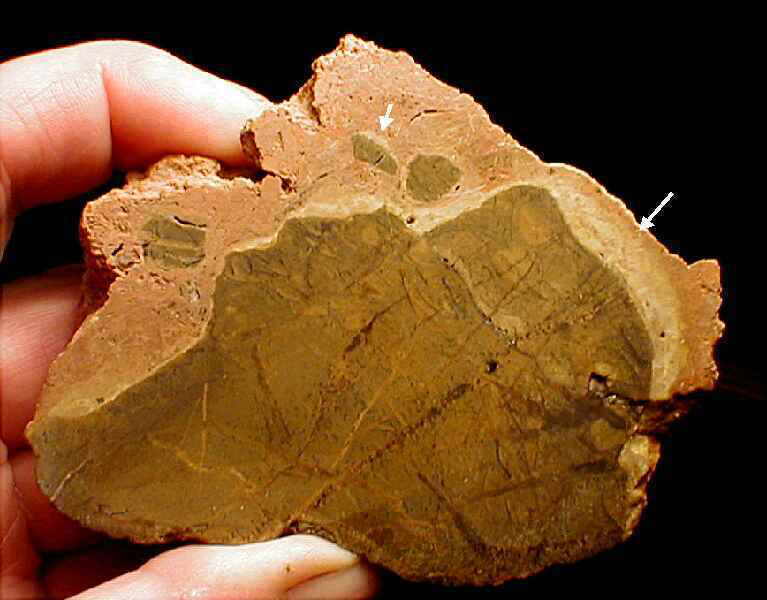

Estructura de impacto de Azuara: Brecha polimíctica afectada por choque (cerca de Santa Cruz de Nogueras). Obsérvese la costra blanquecina de componentes calizos (flechas), que probablemente se originó a partir de decarbonatación a altas temperaturas. Costras de decarbonatación comparables han sido observadas en las brechas de impacto del cráter de Ries.

Estructura de impacto de Azuara: Brecha polimíctica afectada por choque (cerca de Santa Cruz de Nogueras). Los componentes están completamente descompuestos y emparedados en la matriz mostrando diferentes tipos de textura fluidal.

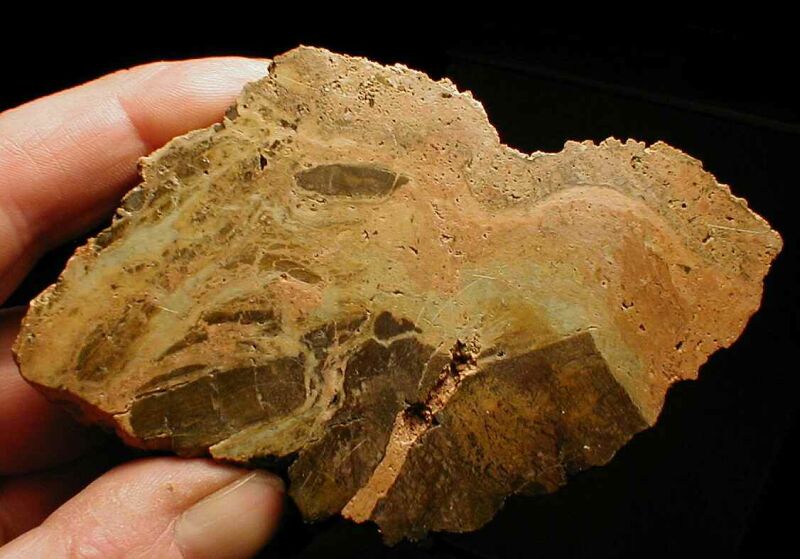

Estructura de impacto de Azuara: Brecha polimíctica de choque mostrando una textura fluidal y un peculiar componente descompuesto. Muestra obtenida cerca de Santa Cruz de Nogueras.

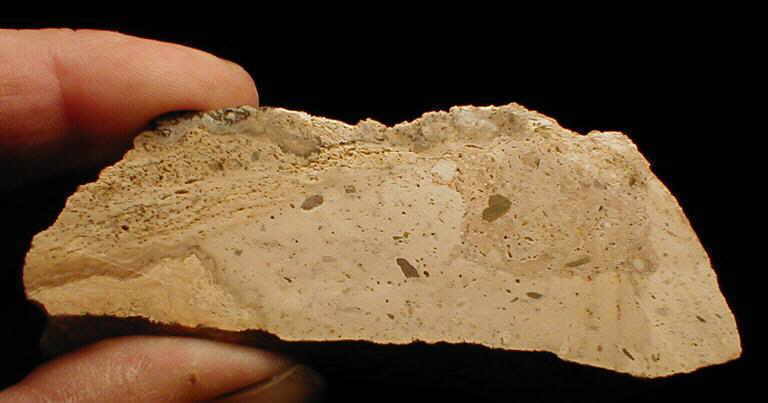

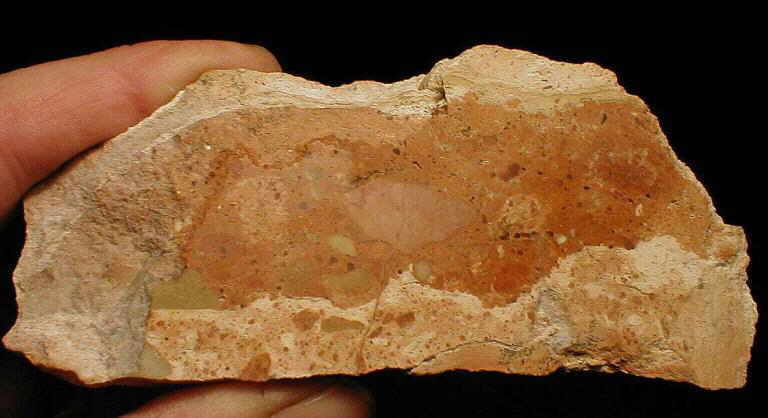

Estructura de Azuara: Brechas de impacto polimícticas mostrando diferentes matrices en contacto brusco. Arriba: muestra procedente de Santa Cruz de Nogueras; Debajo: muestra procedente de Herrera de los Navarros. – A primera vista, las brechas pueden ser confundidas con calcreta. No obstante, los componentes de bordes angulosos y los efectos de metamorfismo de choque confirman su origen por impacto.
