Diques de brechas en la estructura de impacto de Azuara

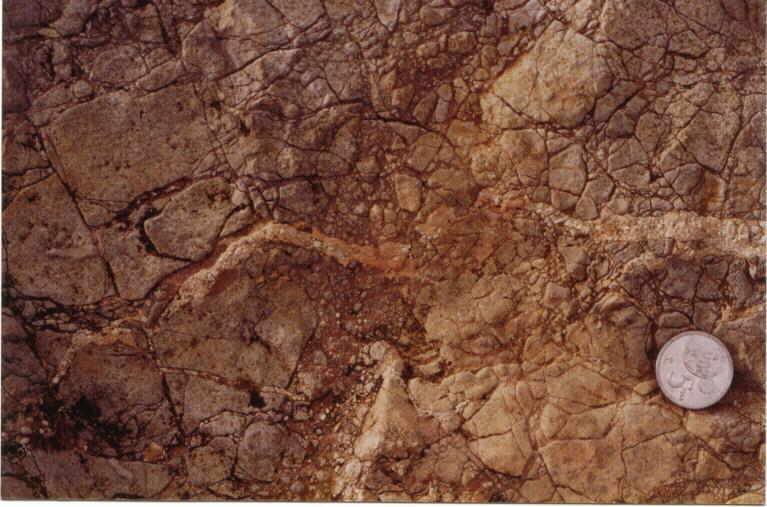

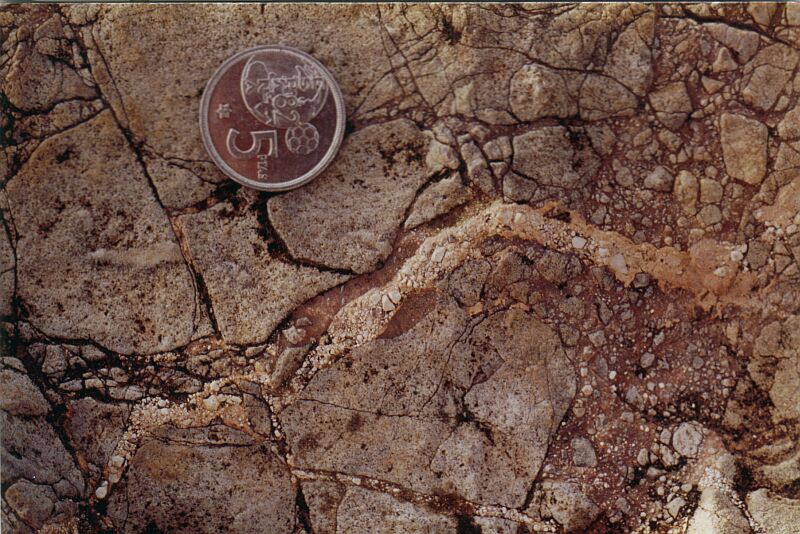

Generaciones de diques de brechas: El dique más joven transcurre dentro del más antiguo. Dique blanquecino del Muschelkalk dentro de un dique del Keuper ambos ubicados en Carniolas (ver también Ernstson & Fiebag, 1992). Monforte de Moyuela; diámetro de la moneda 23 mm.- Los diques dentro de diques han sido también hallados en la estructura de impacto de Vredefort.

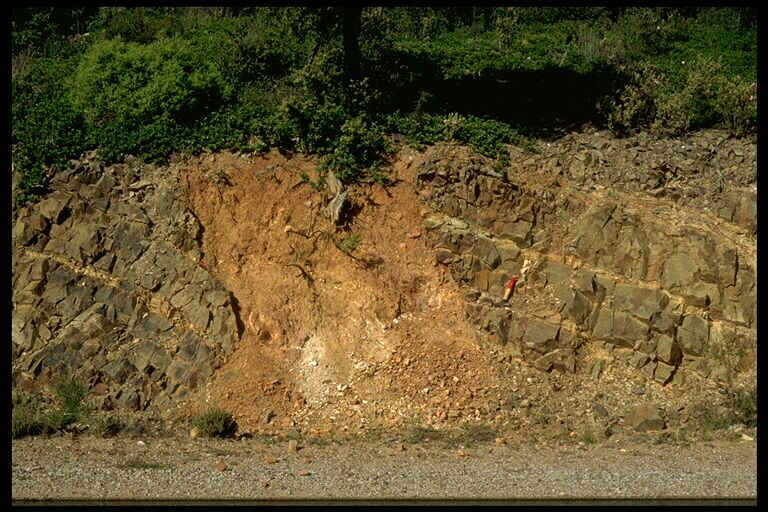

Gran dique de brechas compuesto por material del Mesozoico (¿ Keuper?) y ¿ Terciario inferior? que atraviesa limolitas del Paleozoico. Cerca del Santuario de la Virgen de Herrera.

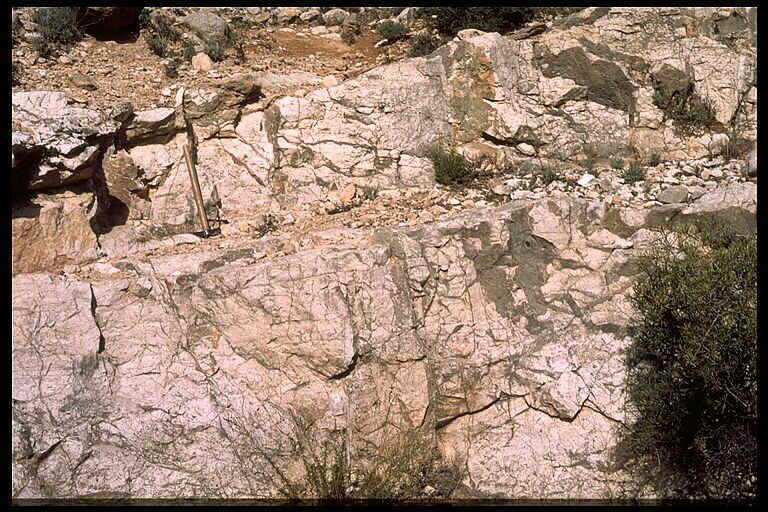

Extenso sistema de diques de brechas en calizas del Dogger. El emplazamiento con contactos tan abruptos de los diques excluye cualquier proceso de carstificación. – Barranco de Bocafóz, cerca de Almonacid de la Cuba.

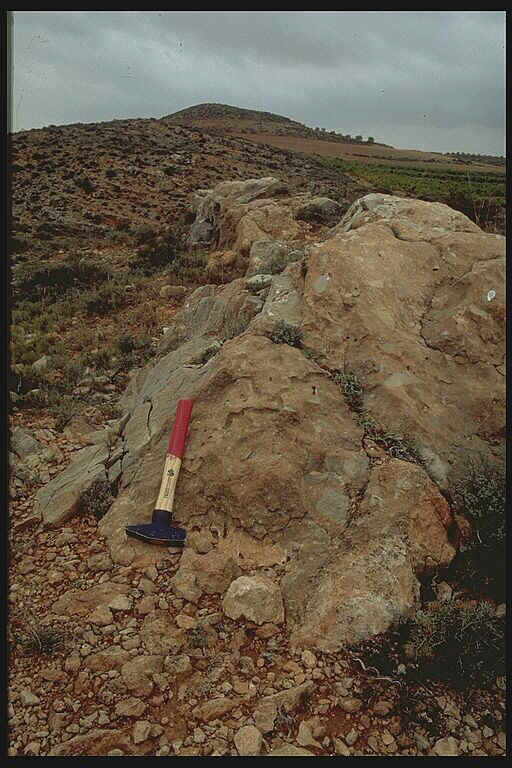

Dique de brechas polimícticas atravesando calizas del Malm. El dique puede seguirse en el campo durante casi 300 m. Tres generaciones de diques pueden ser diferenciadas. Algunos componentes son así mismo brechas. Estructura de impacto de Azuara; al norte de Muniesa.

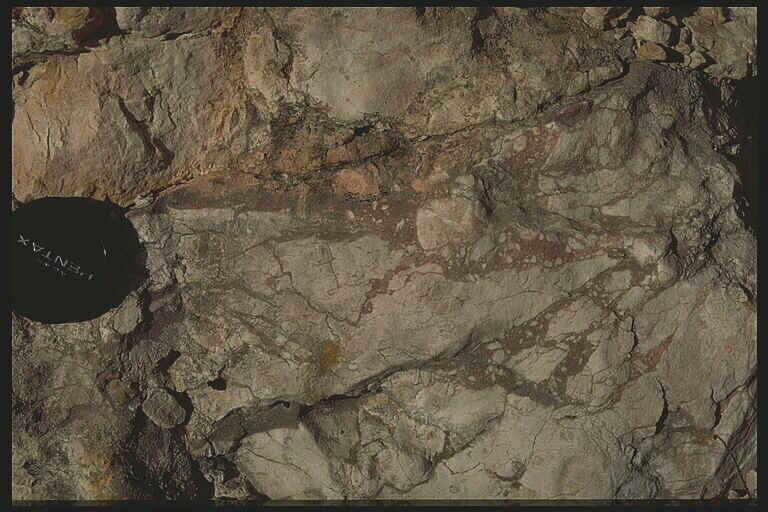

Diques de brechas atravesando calizas brechificadas (con textura „mortar“) del Muschelkalk. Estructura de impacto de Azuara; Monforte de Moyuela. Diámetro de la moneda 23 mm.

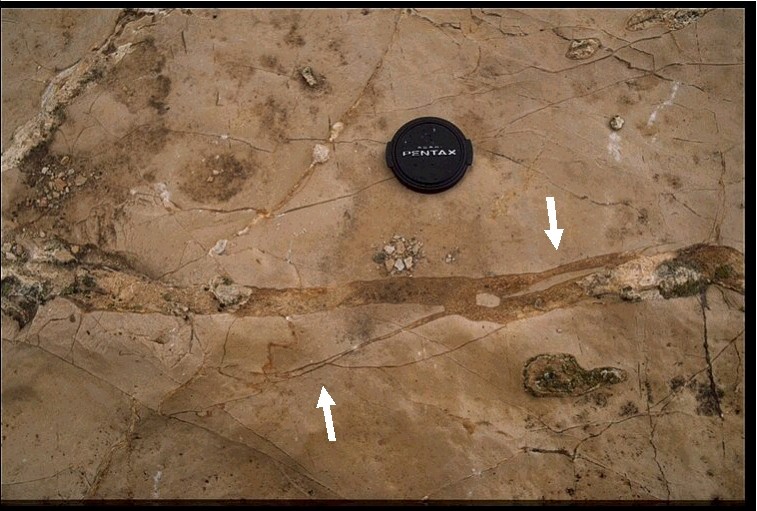

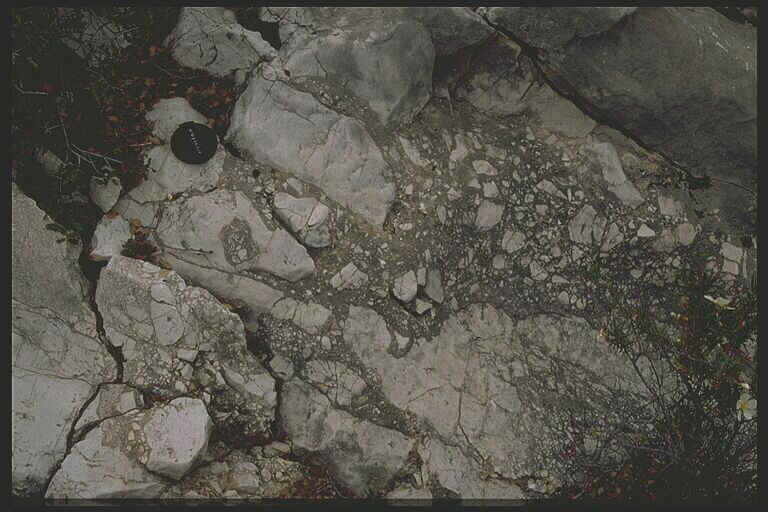

Diques de brechas en una caliza del Malm. Obsérvese los fragmentos angulosos dentro del dique (flechas) incompatibles con cualquier fenómeno cárstico. Fuendetodos; estructura de impacto de Azuara. Diámetro de la tapa fotográfica 50 mm.

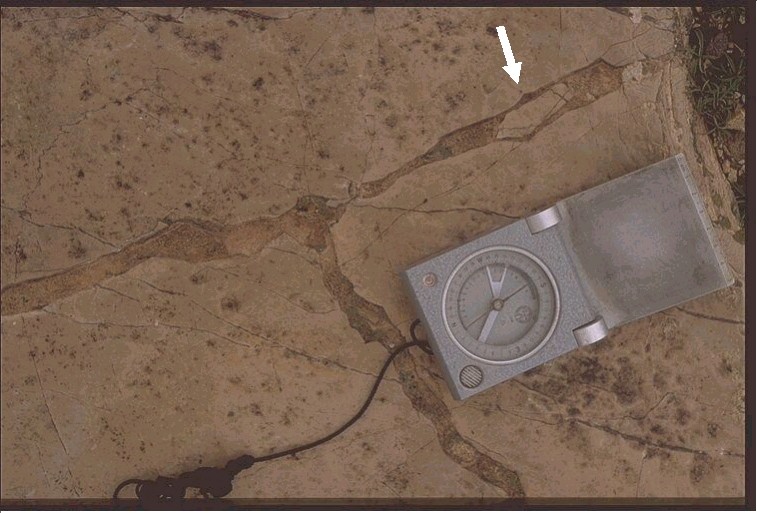

Diques de brechas en una caliza del Liásico. Longitud de la caja 40 mm. Blesa, estructura de impacto de Azuara.

Sistema de diques de brechas y bolsas de brechas (color oscuro) en calizas blanquecinas del Malm. El origen de los materiales de tonos oscuros es desconocido. Pequeña cantera entre Muniesa y Ventas de Muniesa. La longitud del martillo es de 42 cm.

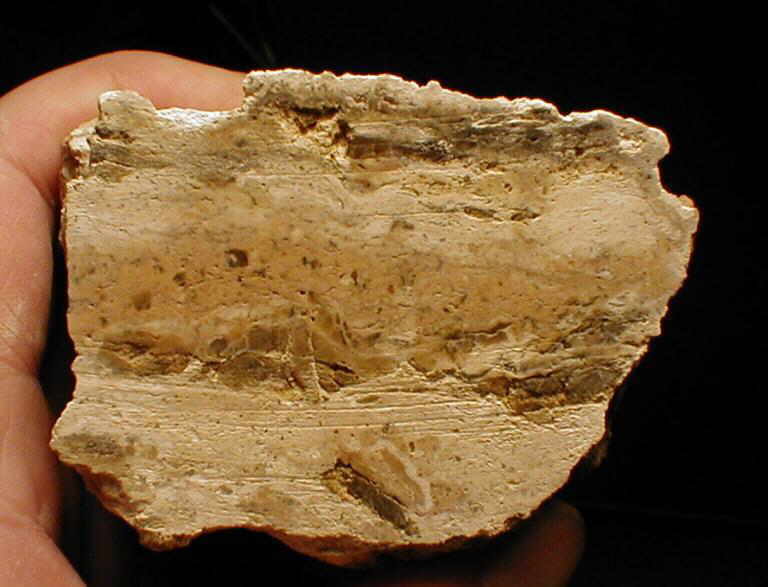

Diques de brechas que se intersectan (generaciones de diques) en una caliza del Malm. El primer dique emplazado (dirección N-S) es cortado por el más joven que muestra una textura acintada probablemente originada a partir de interacciones químicas entre el material del dique y la roca encajante. Estructura de impacto de Azuara; cerca de Ventas de Muniesa, Corral de Camaras. La longitud de la cajetilla es de 40 mm.

Típicas bolsadas de brechas en rocas de la estructura de impacto de Azuara.

Caliza del Liásico, cerca de Belchite,

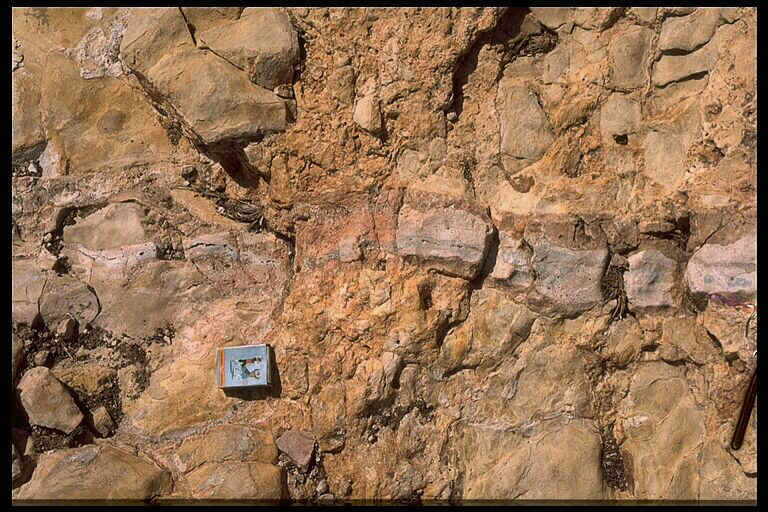

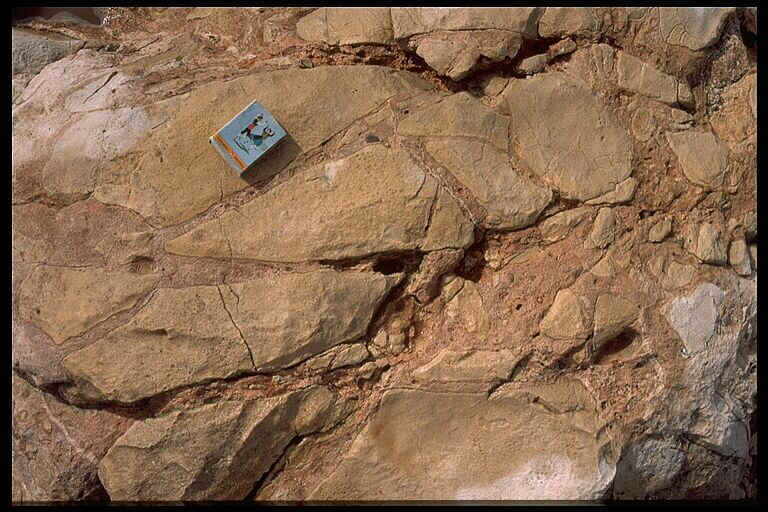

Típicas bolsadas de brechas en rocas de la estructura de impacto de Azuara. Caliza del Malm, cerca de Ventas de Muniesa y caliza del Muschelkalk, cerca de Olalla.

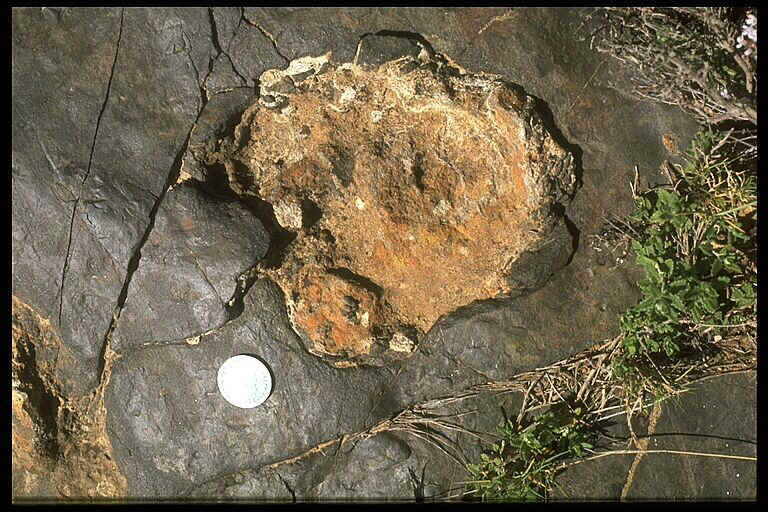

Conducto („pipe“) de brechas inyectado desde la zona inferior a través de esquistos del Paleozoico. Obsérvese el muro anular de roca encajante levantada. Estructura de impacto de Azuara; cerca de Santa Cruz de Nogueras. Diámetro de la moneda 23 mm.

Estructura de impacto de Azuara, cerca de Nogueras. Fotomicrografia de un dique de brecha microscópico con bifurcación; aspecto bajo luz paralela y con nicoles cruzados. Fragmento de arenisca procedente de un dique de brechas polimícticas afectado por choque. Hay que destacar que el delgado dique atraviesa algunos granos de cuarzo (flechas). – El diámetro de campo es de 2.5 mm.

Diques de brechas de impacto procedentes de las estructuras de impacto de Azuara y Charlevoix. Izquierda: dique de brechas polimícticas de Azuara; cerca de Santa Cruz de Nogueras. Obsérvese la gradación de los diferentes componentes y la distinta textura fluidal. Derecha: Textura comparable en un dique de brecha procedente de la estructura de impacto de Charlevoix (muestra suministrada por J. Rondot). Brechas similares han sido descritas en la estructura de impacto de Sierra Madera (Wilshire et al. , 1972).
