Estructura de impacto de Ries (Alemania); estructuras de impacto de Azuara y Rubielos de la Cérida (España).

 A B (detalle)

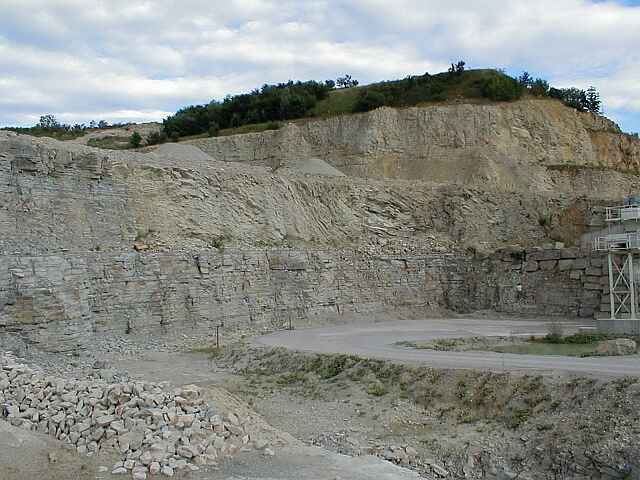

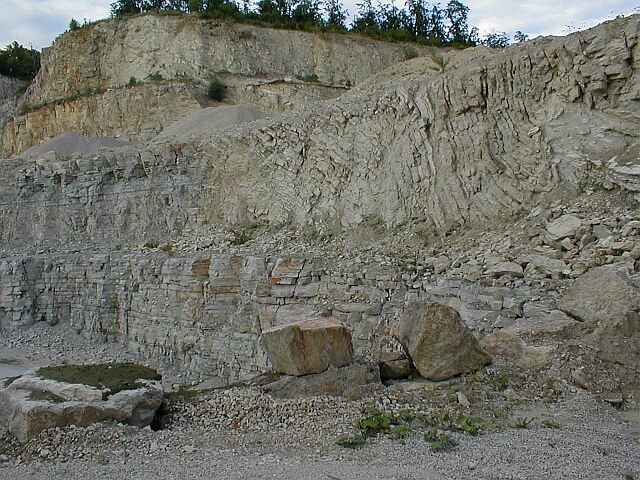

Aspecto estructural peculiar en calizas Jurásicas localizadas en el borde este de la estructura de impacto de Ries (Wemding; antigua cantera Schneider). Fotos realizadas en Julio del 2001.

Interpretación: El cambio extraño y súbito en las calizas desde una estratificación horizontal a capas con fuerte buzamiento e intensamente deformadas es el resultado de un empuje horizontal bajo una gran presión de carga durante el proceso de excavación y eyección

Extrañas deformaciones similares pueden ser observadas en los bordes de las estructuras de impacto de Azuara y Rubielos de la Cérida (España):
C

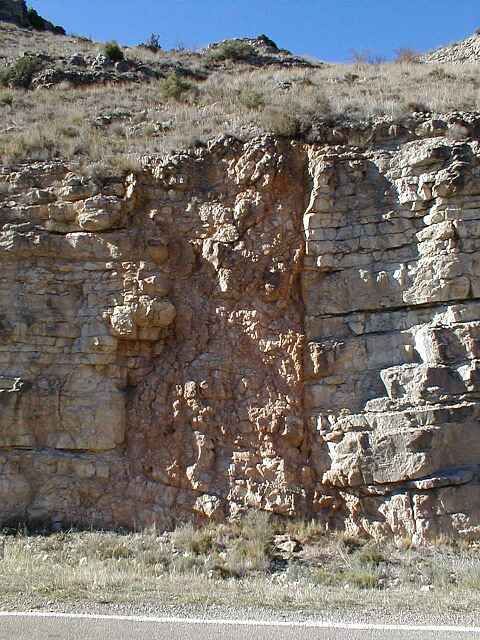

Aguilón; calizas Jurásicas (estructura de Azuara). Observese la estratificación en la base que aboga por una génesis no ligada a una falla tectónica.

D

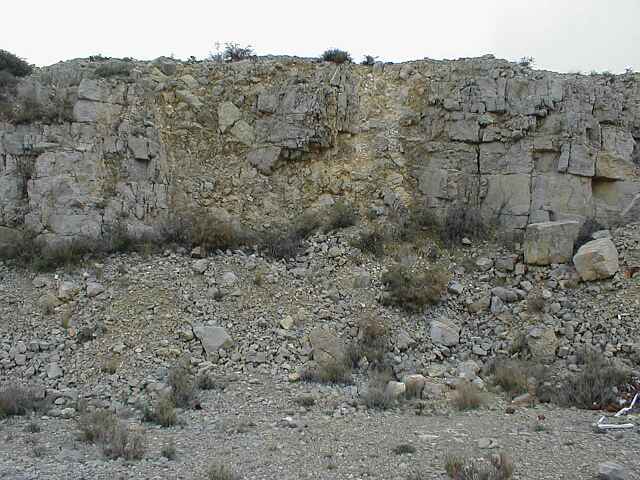

Cerca de Santa Eulalia; calizas del Muschelkalk (estructura de Rubielos de la Cérida). Puede apreciarse un bloque de caliza con estratificación flotando en el seno de un material altamente brechificado.

En los tres casos, una interpretación "tectónica" presenta considerables dificultades...
